手扶式扫雪机整机结构设计及工作原理

发布时间:2021-11-26 15:30:28人气:

(1)变速箱。变速箱采用二级锥齿轮传动:一级齿轮驱动集雪搅拌笼;二级齿轮驱动抛送器。根据齿面接触强度和齿轮箱最佳外形尺寸的原则,确定齿轮模数和每个齿轮的齿数。

(2)手扶式扫雪机框架。框架采用框架式,全部采用方管焊接,所有工作部件与框架连接,前后梁上方和框架两侧用盖子密封。

(3)集雪搅笼。集雪搅笼是同轴右旋和左旋的带式螺旋叶片,通过搅笼轴与变速箱连接。

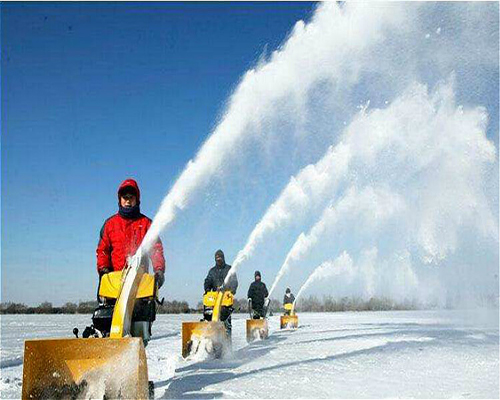

手扶式扫雪机整机结构设计及工作原理(图1)


(4)抛送装置。抛送装置是扫雪机的重要工作部件,具有送进和切割的双重功能。它由轮毂、前环、后板和叶片组成。叶轮通过轮毂和轴与变速箱连接。

(5)集雪铲。铲子与机架连接,具有仿形功能,以满足道路不平整的要求。

(6)输送管道。管道与抛送器外壳连接,管道角度可调。增加集雪装车的机动性。

工作原理

发动机的动力通过万向联轴节传递给变速箱,然后提供集雪搅拌笼和抛雪部件。在工作过程中,先收集要清除的积雪,然后通过高速旋转的叶轮抛送器沿着输送管道将积雪装运到车上或扔到路边。
