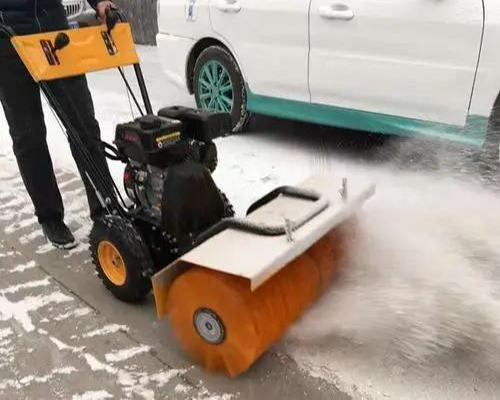

手扶式扫雪机设置U形框架,U形框架由横梁和横梁两端的悬臂组成。横梁和悬臂均为箱形结构,焊接连接。横梁后部两侧设有带有自调方向结构的仿形支重轮(万向轮)。横梁两端的悬臂内设有连接盘、轴承、轴承和轴压电机。扫雪轴和横梁驱动螺栓与固定在悬臂上的连接盘连接。U形框架的上半部分为薄钢板护罩,并与U形框架焊接连接。偏转缸的一端与连接板连接,另一端与U形框架的梁连接,U形框架通过偏转缸的伸缩运动左右偏转。
扫雪辊局部及截面结构
扫雪辊沿无缝钢管径向设置多个刷架,沿无缝钢管轴线直线排列多个刷架。刷架由长度约400mm的条形钢板支架、钢丝或尼龙丝组成。扫雪辊由带锁紧装置的螺栓和无缝钢管固定连接而成。
扫雪辊与U型框架连接。轴承支撑套通过螺栓与U型框架固定连接,盘压与扫过轴承和液压电机轴承支撑套固定连接,扫雪辊芯轴通过螺栓与接盘轴固定连接。这种连接结构使得雪辊的维护、拆卸和更换更加方便快捷。
